桥梁栏杆

　　桥梁栏杆以高度为划分标准，可以分成高、中、低和坐凳式四种栏杆。其中，低栏适合用于小型桥梁，中栏和高栏多用于中高型桥梁，坐凳式栏杆的尺寸与凳子相当，在游览观光的桥梁中有着较为广泛的应用。这些栏杆在高度方面的差异，使其在应用规模与实际功能上有着较大的差别。

　　应用范围

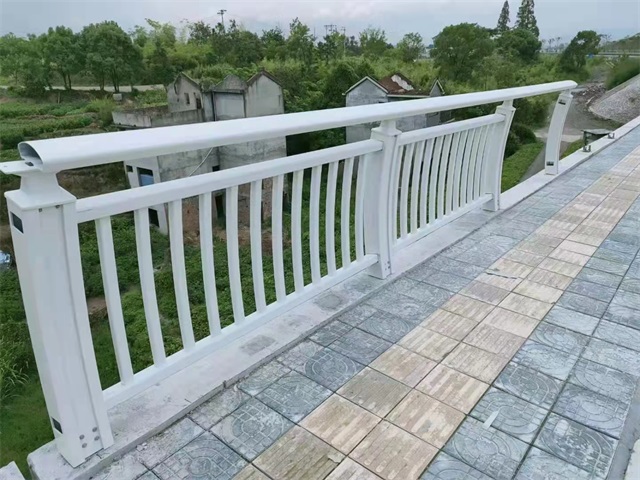

　　桥梁栏杆是指设置于桥梁上的栏杆.其目的是为了防止失控车辆越出桥 外,具有使车辆不能突破、下穿、翻越桥梁以及美化桥梁建筑的功能.设置部位主要在桥侧、中央分隔带处、人车分界处;埋置方式主要有立柱直接埋入、法兰盘连 接、一体浇筑;栏杆的防撞等级有;PL1、PL2、PL3,根据防撞等级提供的设计条件设计栏杆.

　　主要特点

　　1、人行道或安全带外侧的栏杆高度不应小于1.10m.栏杆构件间的最大净间距不得大于140mm,切不宜采用横线条栏杆.栏杆结构设计必须安全可靠,栏杆底座应设置锚筋,其强度应满足国家规范要求.

　　2、栏杆强度应满足;车辆以80KM/H的速度,与栏杆成15°角发生碰撞,不落河.

　　3、栏杆造型、色调与周围环境协调,对重要桥梁宜作景观回设计.

　　4、当桥梁跨越快速路、城市轨道交通、高速公路、铁路干线等重要交通通道时,桥面人行道栏杆上应加设护答网,护网高度不应小于2m,护网长度宜为下穿道路的宽度并各向路外延长10m.

　　5、作用在桥上人行道栏杆扶手上竖向荷载应为1.2KM/m;水平向外荷载应为2.5KM/m.两者应分别计算.

　　材料选用

　　1、因构件截面小,选用基材必须具备密实、韧性,抗裂性能好,具备抗震性能及对钢筋超强有效保护功能;基材;除钢筋和网状增强材外,由水泥基胶凝材料、骨料、适量改性剂和外加剂、水等制成复合材料.在复合材料中,基材呈连续相分布起到连接增强材成为整体,并传递荷载到增强材.

　　2、栏杆所有构件基材,强度计算指标不低于C60混凝土强度;

　　3、钢筋;Q235、HRB335.
